NC Viewer คือ ซอฟต์แวร์จำลองเส้นทางการตัดเฉือน (NC Simulation Software)
ที่ใช้สำหรับอ่าน ตรวจสอบ และวิเคราะห์โปรแกรม NC/G-Code ก่อนนำไปใช้จริงกับเครื่อง CNC โดยซอฟต์แวร์จะแสดงผลเส้นทางการตัดเฉือน (Cutter Path) เป็นภาพกราฟิกบนหน้าจอคอมพิวเตอร์
แทนที่จะต้องรันโปรแกรมบนเครื่อง CNC จริง ซึ่งมีความเสี่ยงทั้งในแง่ความปลอดภัย ความเสียหายของชิ้นงาน และต้นทุนที่สูง วิศวกรสามารถตรวจสอบความถูกต้องของโปรแกรมได้จากหน้าจอก่อน ลดความผิดพลาดได้อย่างมีประสิทธิภาพ

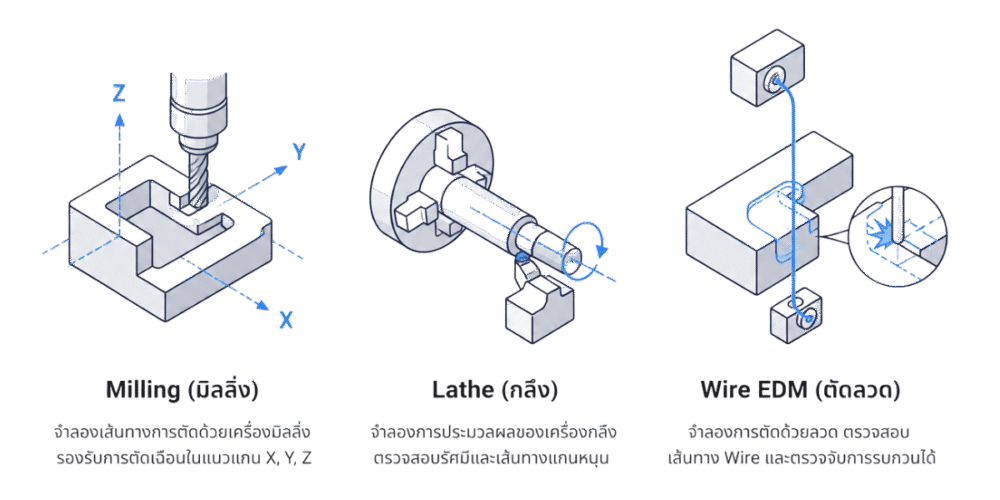

3 โหมดการจำลองที่รองรับเป็นมาตรฐาน
NC Viewer รองรับโหมดการตัดเฉือนหลัก 3 ประเภทไว้ในซอฟต์แวร์เดียว โดยสามารถสลับดูตามประเภทของไฟล์ Machine หรือ Gerber ได้ทันที
นอกจากนี้ยังรองรับการนำเข้าไฟล์ Gerber (สำหรับงาน PCB) และไฟล์ DXF จาก CAD ซึ่งช่วยให้สามารถเปรียบเทียบรูปร่างแบบร่างกับเส้นทาง Cutter ได้โดยตรง
ซอฟต์แวร์ NC Viewer พัฒนาโดยสัญชาติญี่ปุ่น ตั้งอยู่ที่ย่าน Yodogawa
เมืองโอซาก้า ก่อตั้งขึ้นตั้งแต่ปี ค.ศ. 1987 มีประสบการณ์ในวงการซอฟต์แวร์สำหรับอุตสาหกรรมการผลิตมาแล้วกว่า 38 ปี
ในประเทศไทยบริษัท 4D Corporation ทำหน้าที่เป็นตัวแทนจำหน่ายอย่างเป็นทางการ พร้อมทีมวิศวกรและฝ่ายเทคนิคภาษาไทยคอยให้การสนับสนุนลูกค้าตลอดการใช้งาน
ฟังก์ชันที่ทำให้การตรวจสอบโปรแกรม NC ง่ายขึ้นหลายเท่า
🖱️Navigation & Tool Tip แบบเรียลไทม์
🎯Tracking & Breakpoint ติดตามทีละ Block
ตรวจสอบการทำงานทีละขั้นตอน (Step-by-step) และสามารถตั้ง Breakpoint เพื่อหยุดการติดตามอัตโนมัติที่บรรทัดที่ต้องการ ช่วยระบุจุดผิดพลาดได้รวดเร็ว
🎨ตั้งค่าสี / G-Code ต่อเครื่องมือ
กำหนดสีเฉพาะให้กับ G-Code แต่ละรหัสและแต่ละเครื่องมือ ช่วยให้อ่านโปรแกรม NC ได้ง่ายขึ้นมาก รองรับการแสดงผลแบบ Fill เมื่อระบุเส้นผ่านศูนย์กลางของ Tool
🔍 Display Filter แสดง/ซ่อนตามกลุ่ม
กรองการแสดงผลตามกลุ่มได้อย่างยืดหยุ่น ดึงข้อมูล Tool และค่าแก้ไขเส้นผ่านศูนย์กลาง (Diameter Offset) จากโปรแกรม NC เข้ามาจัดการใน Filter ได้เลย
🧮คำนวณ Diameter Compensation อัตโนมัติ
ฟังก์ชันคำนวณเส้นทางการแก้ไขเส้นผ่านศูนย์กลาง (Diameter Offset) ช่วยป้องกันข้อผิดพลาดจากการคำนวณฝั่งเครื่องจักร โดยระบุจุดเริ่มต้น จุดยกเลิก จุดมุม และจำนวน Block มองล่วงหน้า
📐นำเข้าแบบ CAD (DXF) เพื่อเปรียบเทียบ
นำเข้าไฟล์ DXF จากซอฟต์แวร์ CAD แล้วซ้อนทับกับเส้นทาง Cutter เพื่อตรวจสอบการรบกวน (Interference) ระหว่างรูปร่างอ้างอิงกับเส้นทางจริงได้ในหน้าจอเดียว
📊NC Report รายงานเวลาและข้อมูลการตัด
สร้างรายงาน NC แสดงเวลาการตัดเฉือนรวม ข้อมูลของแต่ละ Tool รายการแลกเปลี่ยน Tool และข้อมูลที่เป็นประโยชน์สำหรับการวางแผนกระบวนการผลิต
🖨️พิมพ์แบบร่างสูงสุด 4 แผ่นต่อหน้า
สามารถพิมพ์แบบร่างเส้นทาง Cutter ได้สูงสุด 4 มุมมองต่อกระดาษหน้าเดียว หรือพิมพ์ข้อมูล NC Program ควบคู่ไปด้วย เหมาะสำหรับการประชุมทีมหรือเก็บเป็นเอกสาร
สเปคคอมพิวเตอร์ที่แนะนำ
NC Viewer ถูกออกแบบให้ทำงานได้บนเครื่อง PC ทั่วไปโดยไม่ต้องการฮาร์ดแวร์ระดับสูง เหมาะสำหรับการติดตั้งในโรงงานหรือสำนักงาน
| ส่วนประกอบ | ความต้องการขั้นต่ำ |
|---|---|
| ระบบปฏิบัติการ | Windows 7 / 8 / 8.1 / 10 / 11 (32-bit และ 64-bit) ญี่ปุ่น, อังกฤษ |
| CPU | Intel Core 1 GHz ขึ้นไป หรือโปรเซสเซอร์ที่เข้ากันได้ |
| RAM | 256 MB ขึ้นไป |
| ความละเอียดหน้าจอ | 1024 × 768 ขึ้นไป |
| พื้นที่ฮาร์ดดิสก์ | ว่างอย่างน้อย 100 MB |
| อุปกรณ์ Input | เมาส์ + คีย์บอร์ด |
| เครื่องพิมพ์ | รองรับ Windows Driver และไดรเวอร์จากผู้ผลิตทั่วไป |
| ระบบ License | แบบ License Key หรือ Cloud License |
ใครควรใช้ NC Viewer?
NC Viewer เหมาะกับทุกคนที่ทำงานเกี่ยวข้องกับการเขียนโปรแกรม NC หรือดูแลกระบวนการตัดเฉือน CNC ไม่ว่าจะเป็นระดับช่าง วิศวกร หรือผู้จัดการฝ่ายผลิต
โดยเฉพาะอย่างยิ่งสำหรับโรงงานที่ใช้เครื่อง CNC หลายยี่ห้อ เนื่องจาก NC Viewer รองรับ Function Code และ Replacement String แบบยืดหยุ่น ทำให้ปรับให้เข้ากับเครื่องจักรหลากหลายรุ่นได้โดยไม่ต้องเปลี่ยนซอฟต์แวร์
